Levés bathymétriques amont et aval – barrage de Lavalette

FUGRO - Lapte (43) - 2021

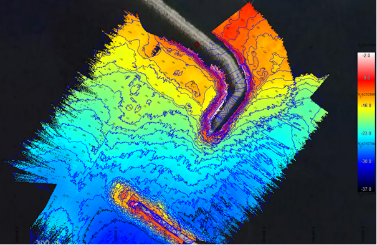

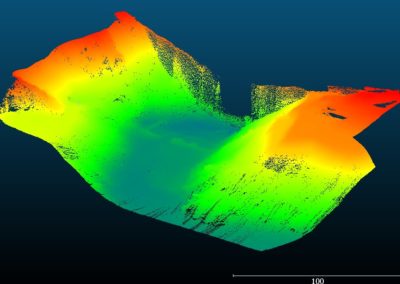

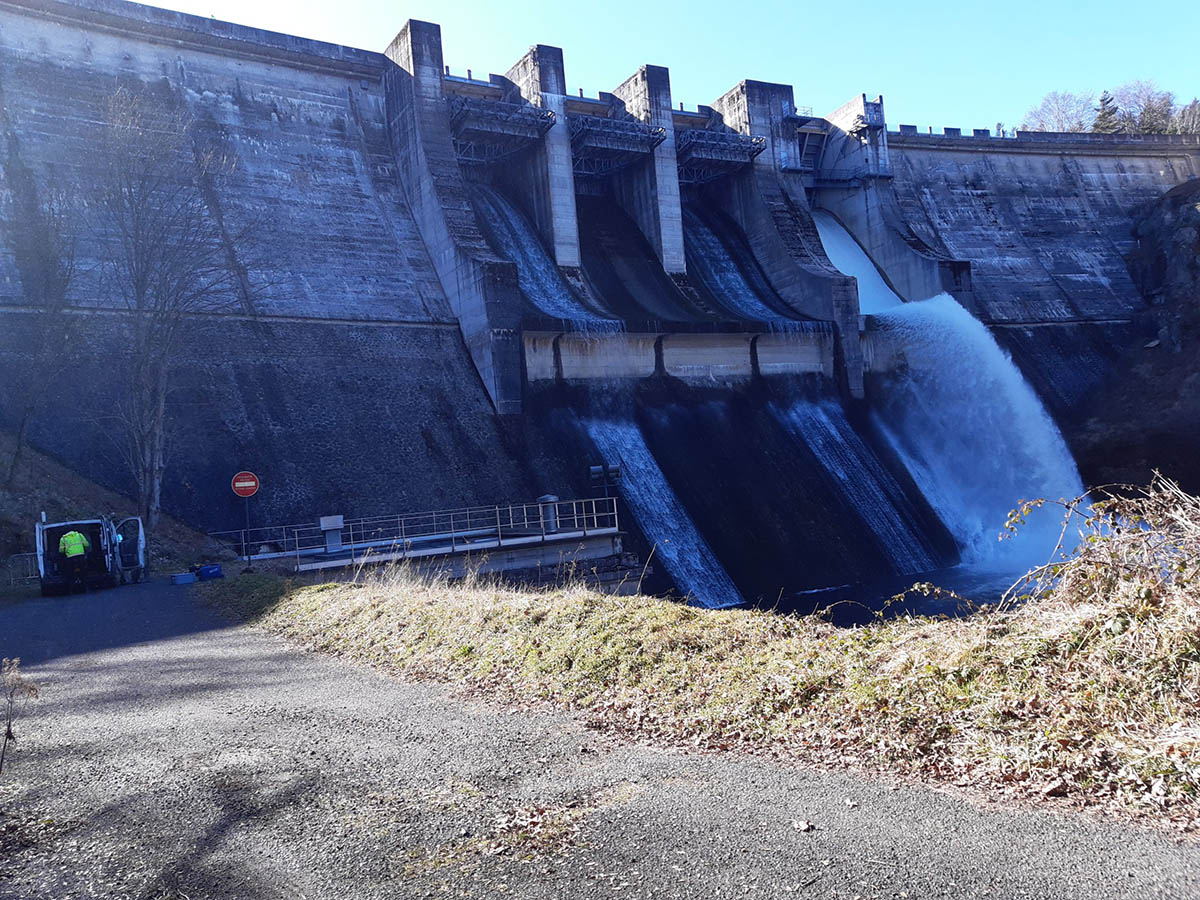

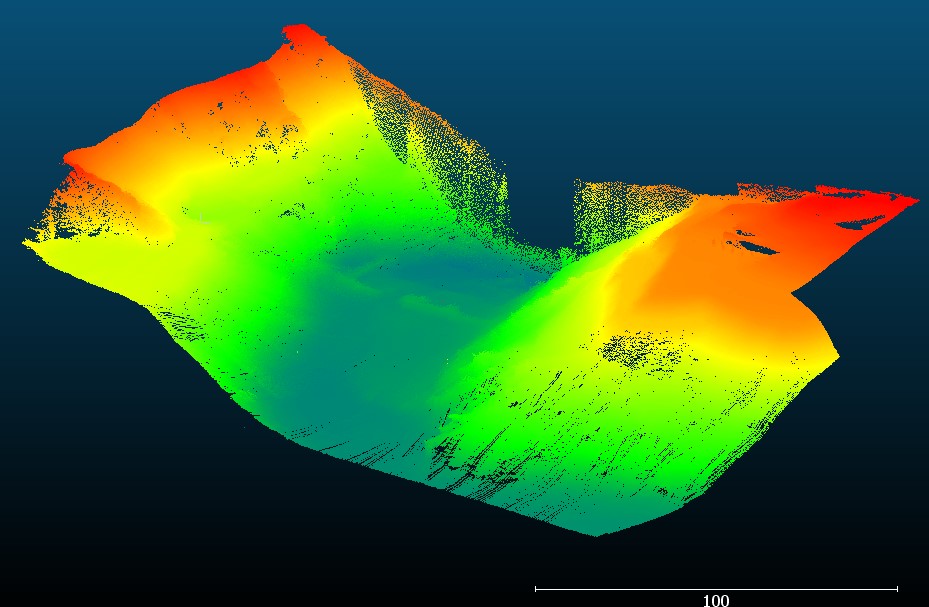

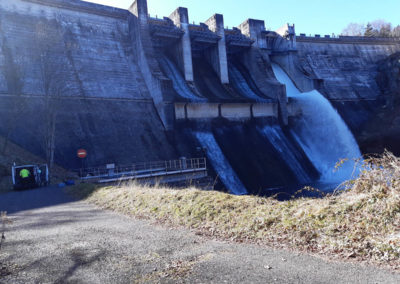

La société FUGRO a sous-traité à Subsea Tech la réalisation de la bathymétrie multifaisceaux du barrage de Lavalette en Haute-Loire, dans le cadre d’un marché attribué par Saint-Etienne Métropole.  Les deux bassins inspectés représentaient une superficie totale d’environ 53 hectares (45 ha en amont et 8 ha en aval). Pour cette mission, notre drone de surface Catarob a été équipé d’un sondeur multifaisceaux NORBIT WBMS couplé à une sonde de bathycélérité et à une centrale d’attitude NovAtel STIM-300 permettant de corriger les mouvements du catamaran en cap, tangage, roulis et pilonnement. L’ensemble du système a un positionnement quasi-centimétrique type RTK grâce à une correction GPS de référence envoyée par le réseau de géolocalisation en ligne.

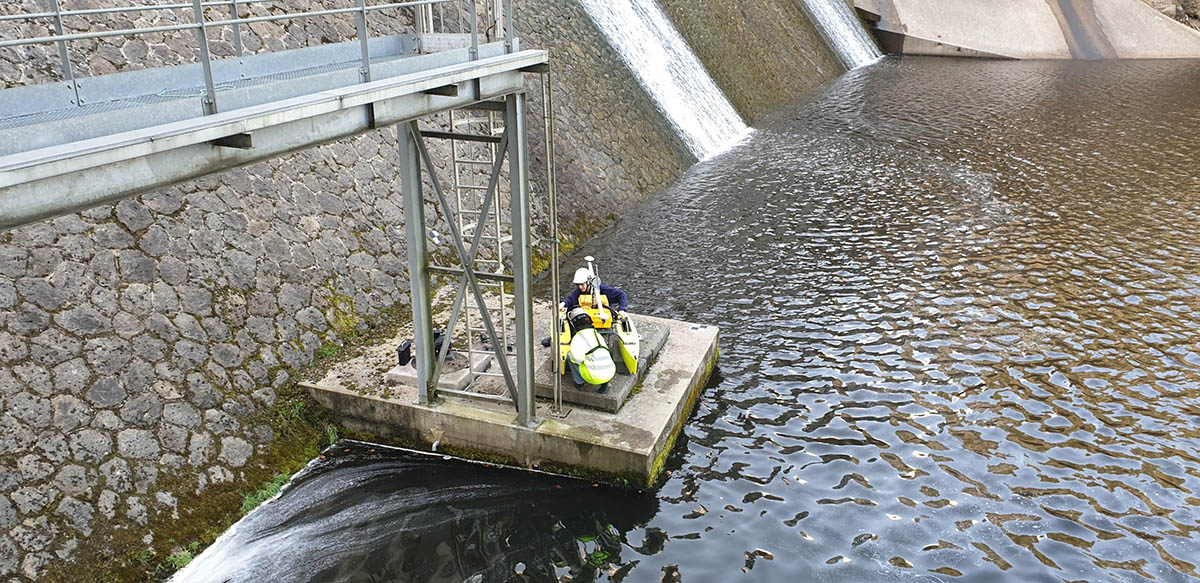

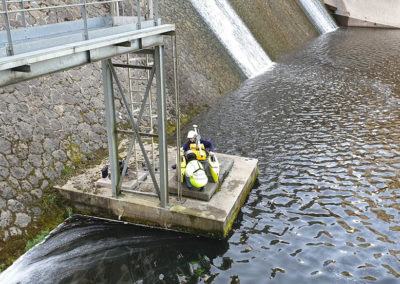

Si la mise à l’eau et la récupération du drone en amont du barrage ne présentait pas de difficulté particulière en raison de la présence d’une base nautique avec une plage de mise à l’eau, les opérations en aval ont nécessité le démontage des différents éléments du Catarob et leur réassemblage au niveau du seul accès au plan d’eau. La conception du Catarob permet un démontage ultra-rapide du pont et des coques, lesquels peuvent être ensuite facilement transportés séparement et remontés par une seule personne.

La facilité de mise en oeuvre du Catarob et la grande ouverture (jusqu’à 179°) offerte par le sondeur NORBIT ont permis de réaliser les acquisitions en une seule journée.

Campagne bathymétrique multifaisceaux sur le Lac Léman

ORLLATI - Morges, Suisse - 2020

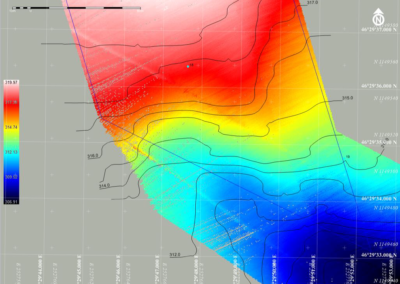

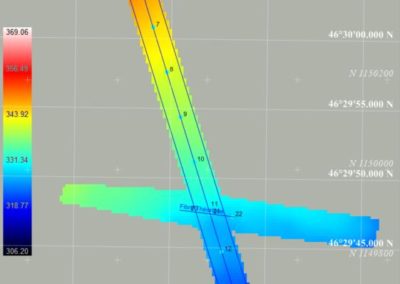

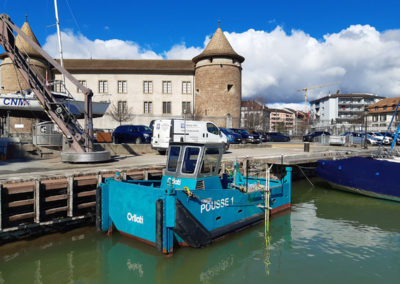

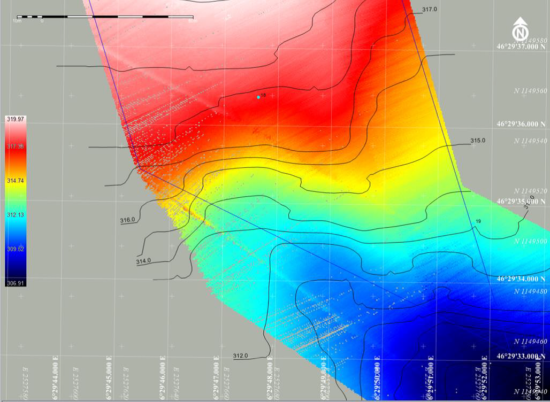

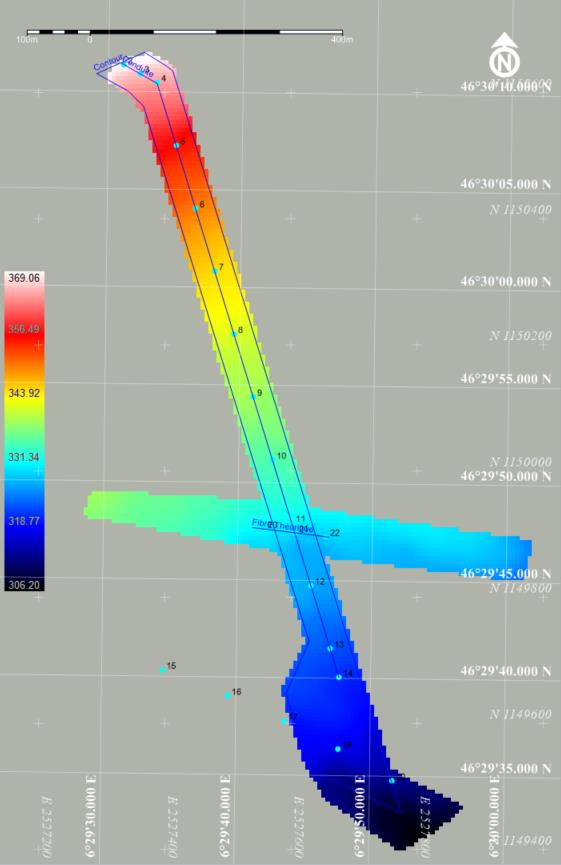

Dans le cadre d’un chantier d’installation d’une conduite de pompage d’eau (pour la construction d’une pompe à chaleur) à Morges, la société suisse ORLLATI a confié à Subsea Tech la réalisation d’un levé bathymétrique multifaisceaux pré-travaux. Outre la mesure fine de profondeur, ce levé visait également à identifier et positionner très précisément les éventuels obstacles ainsi que les structures déjà installées sur la zone, notamment une fibre optique et deux gazoducs. La bathymétrie a été effectuée sur une distance d’environ 1km depuis la berge et sur une bande d’environ 50m de large.

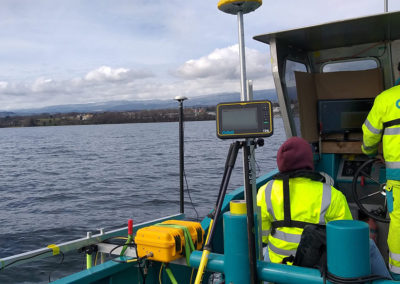

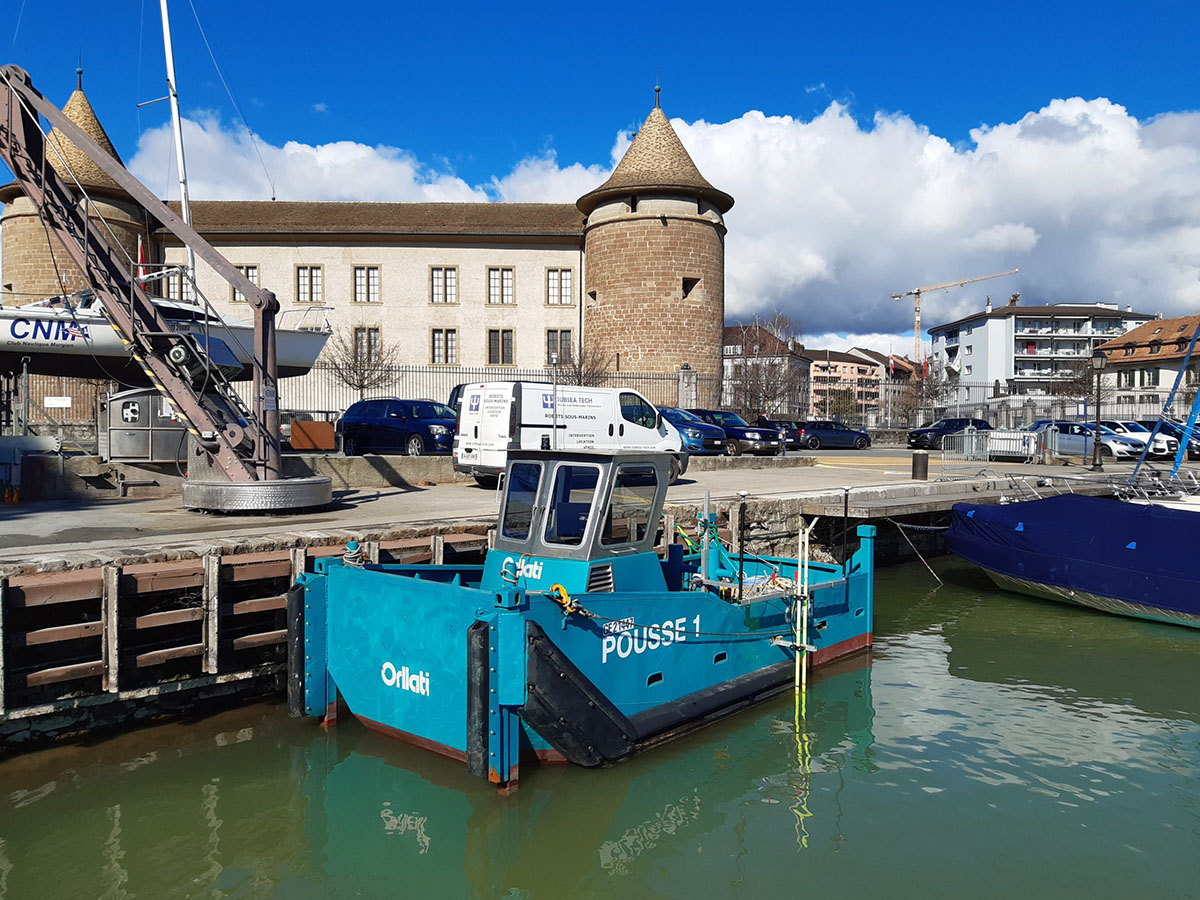

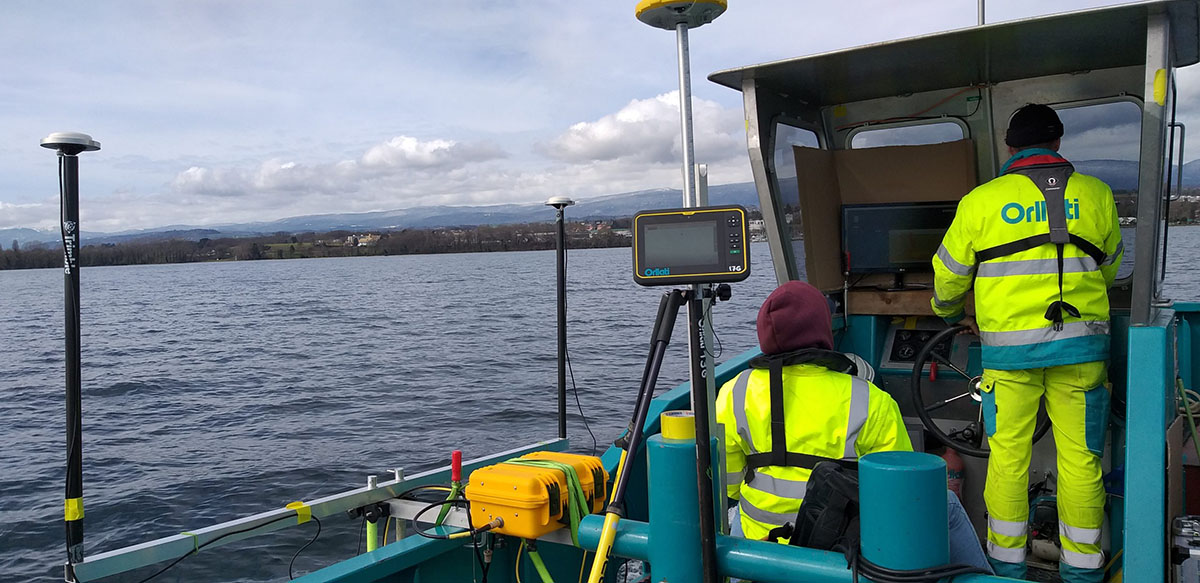

La bathymétrie a été réalisée avec notre sondeur multifaisceaux Norbit WBMS, offrant l’avantage de proposer une haute résolution et un angle d’ouverture jusqu’à 150° pour minimiser le nombre de fauchées. Le sondeur a été déployé depuis le navire du client et était couplé à une sonde de bathycélérité et à une centrale d’attitude NovAtel STIM-300 permettant de corriger les mouvements du bateau en cap, tangage, roulis et pilonnement. L’ensemble du système bénéficiait d’un positionnement centimétrique type RTK grâce à une correction GPS de référence envoyée par le réseau Suisse de géolocalisation en ligne GNSS Continuously Operating Reference Station of Geneva.

Levés bathymétriques multifaisceaux sur Canal de Sisteron

EDF - Sisteron (04) - 2019/2020

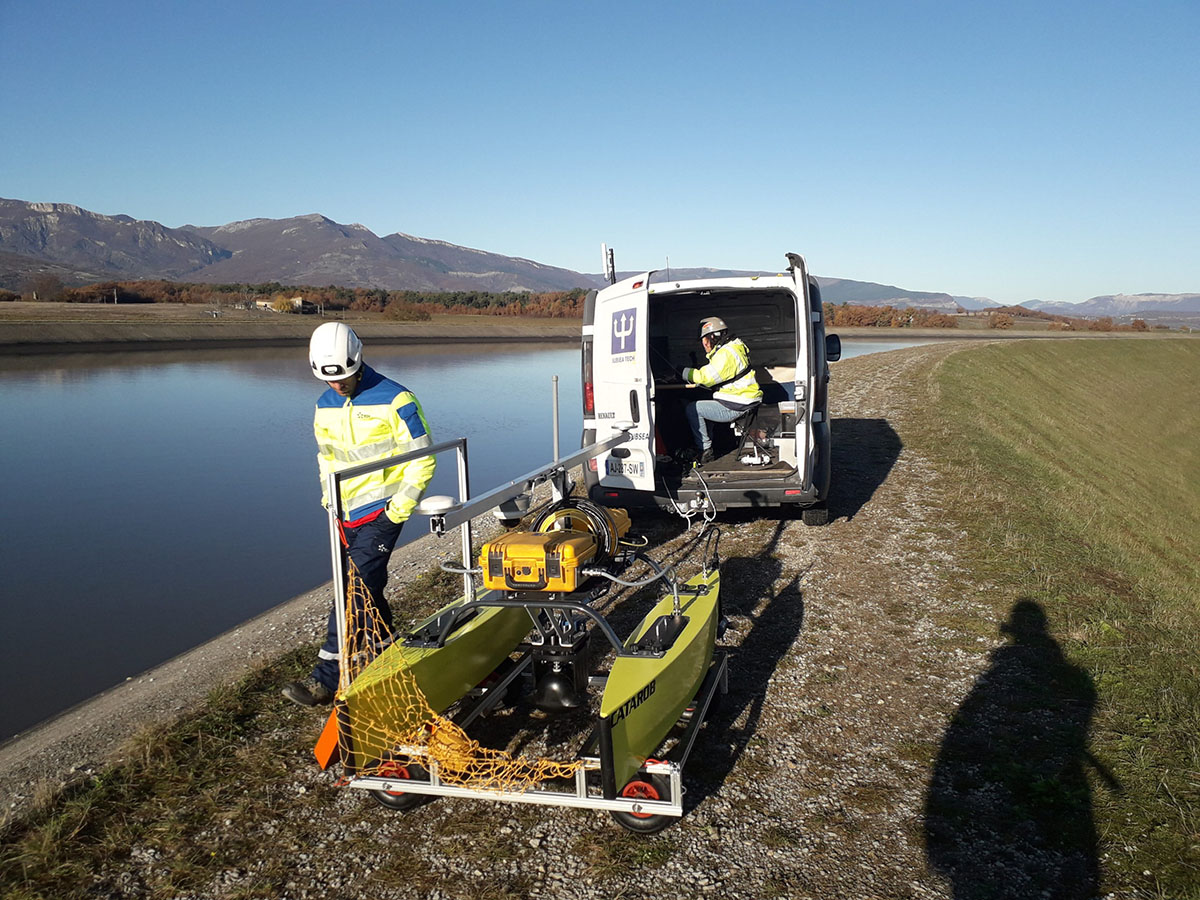

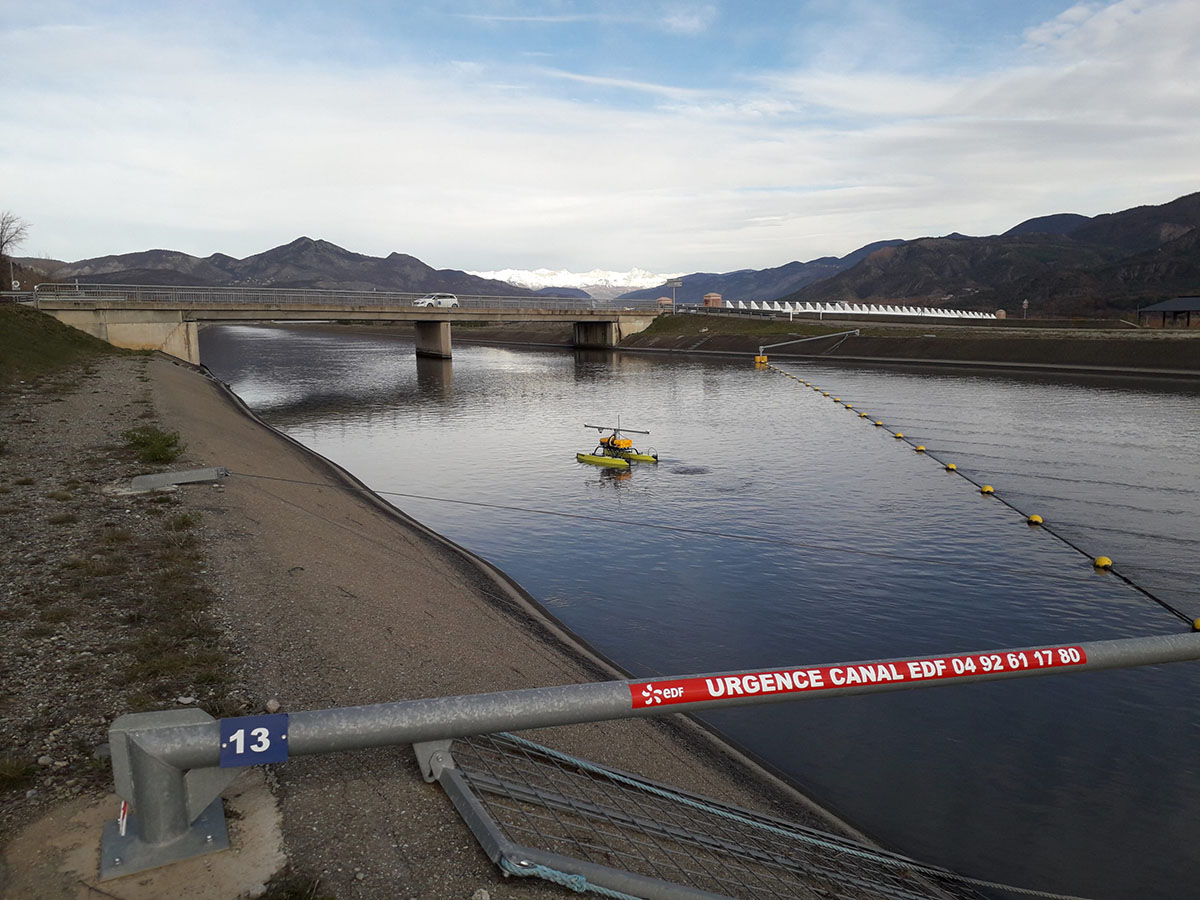

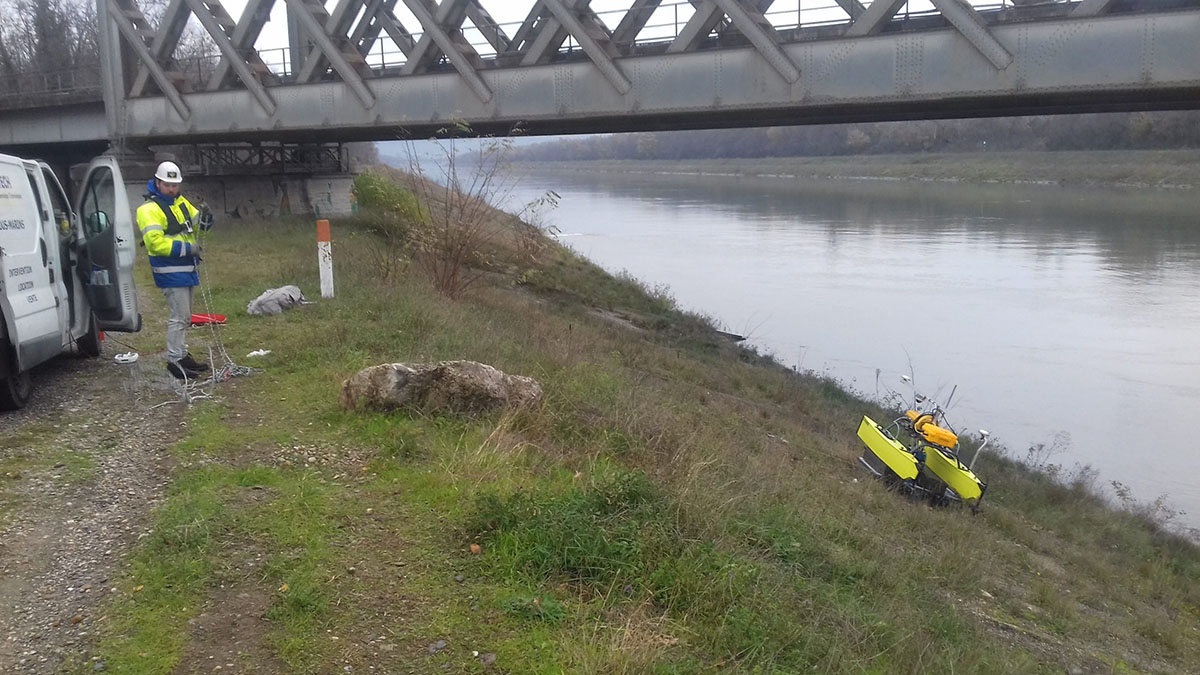

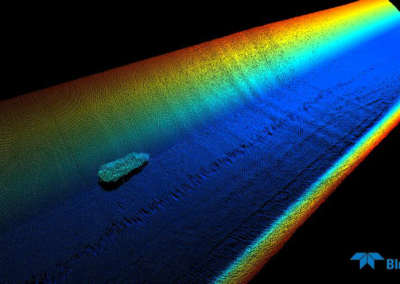

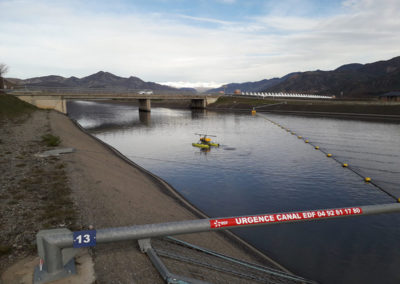

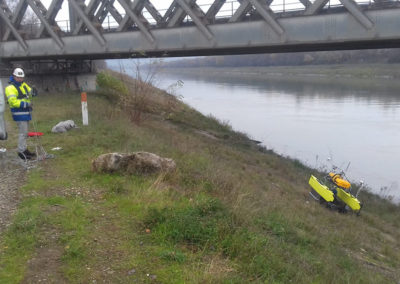

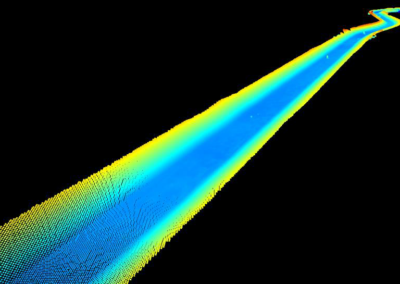

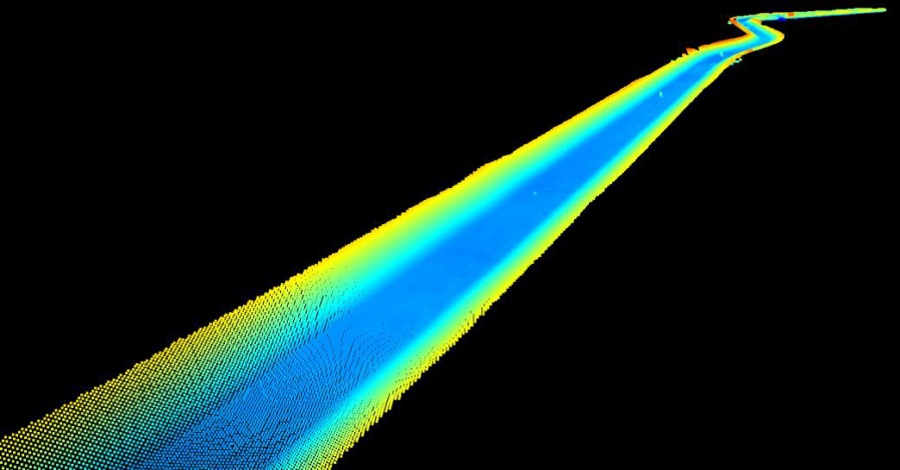

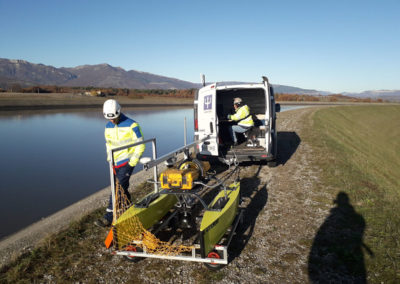

Subsea Tech s’est vu confier en 2019 et 2020 la réalisation de 2 campagnes bathymétriques multifaisceaux par drone sur un linéaire de 21km du Canal de Sisteron afin d’identifier et de localiser des obstacles immergés pouvant gêner l’inspection géophysique prévue en 2021. Le système de bathymétrie multifaisceaux NORBIT WBMS été mis en œuvre par notre USV compact et léger Catarob, pouvant être déployer sans moyens de levage. La principale contrainte résidait dans la présence de plusieurs ponts sur le canal présentant un tirant d’air trop faible pour le passage du Catarob, et impliquant la sortie du drone en amont et sa remise à l’eau en aval de chaque pont. Ces opérations de mise à l’eau / récupération ont été facilitées par l’utilisation d’un chariot et d’un treuil, spécialement conçus pour cette mission, raccordés au fourgon servant de poste de commande. Le fourgon régie se déplaçait sur les voies sur berge, principalement en rive droite, au rythme du drone, soit à une vitesse approximative de 5 km/h.

Levés bathymétriques et relevés 3D sur le canal de la Durance

EDF - Jouques (13) - 2018

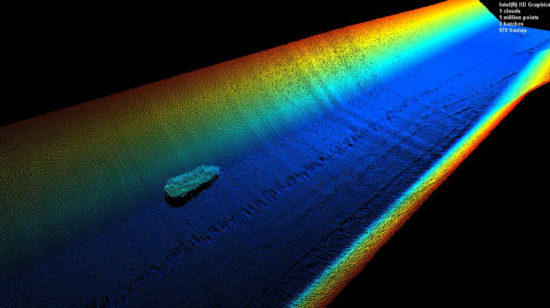

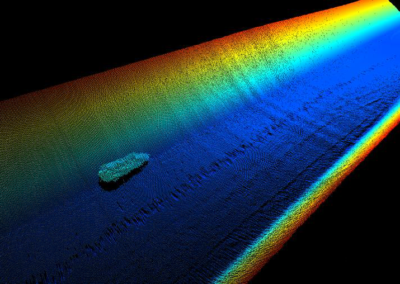

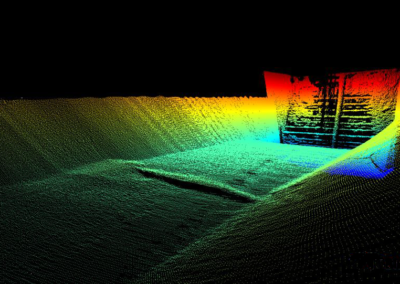

Une mission d’exploration sur le canal de Jouques a été menée en 2018 pour le compte d’EDF, incluant entre autres la réalisation de levés bathymétriques multifaisceaux pour évaluer le niveau d’envasement ainsi que d’une modélisation 3D de la partie immergée du canal dans le but d’identifier et de localiser d’éventuels embâcles. L’opération était également complétée par une modelisation 3D des grilles d’entrée de la galerie d’amenée de l’usine hydroélectrique de Jouques.

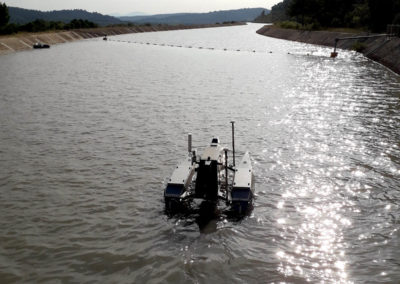

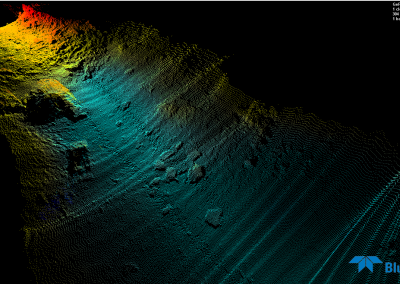

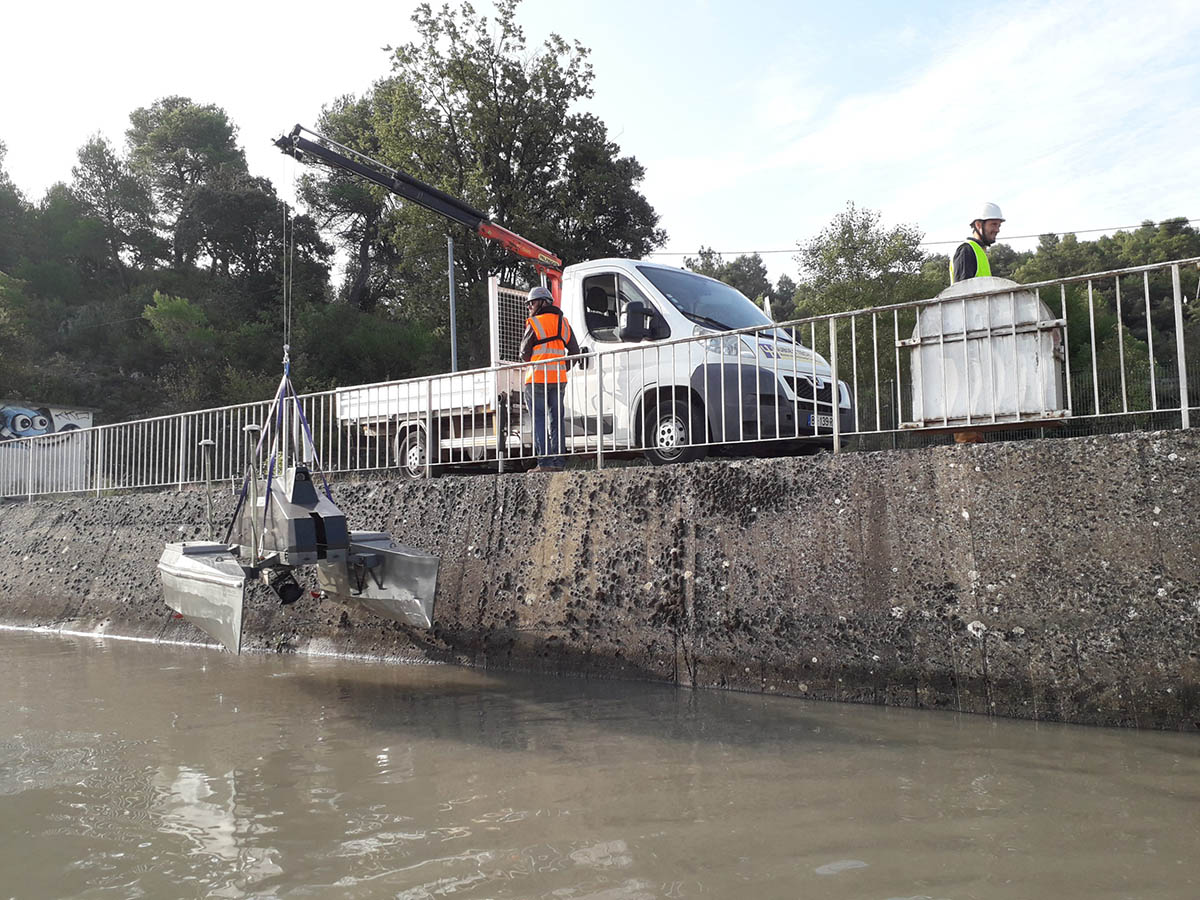

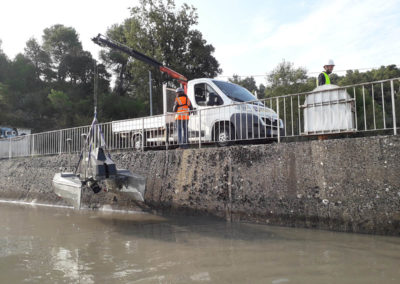

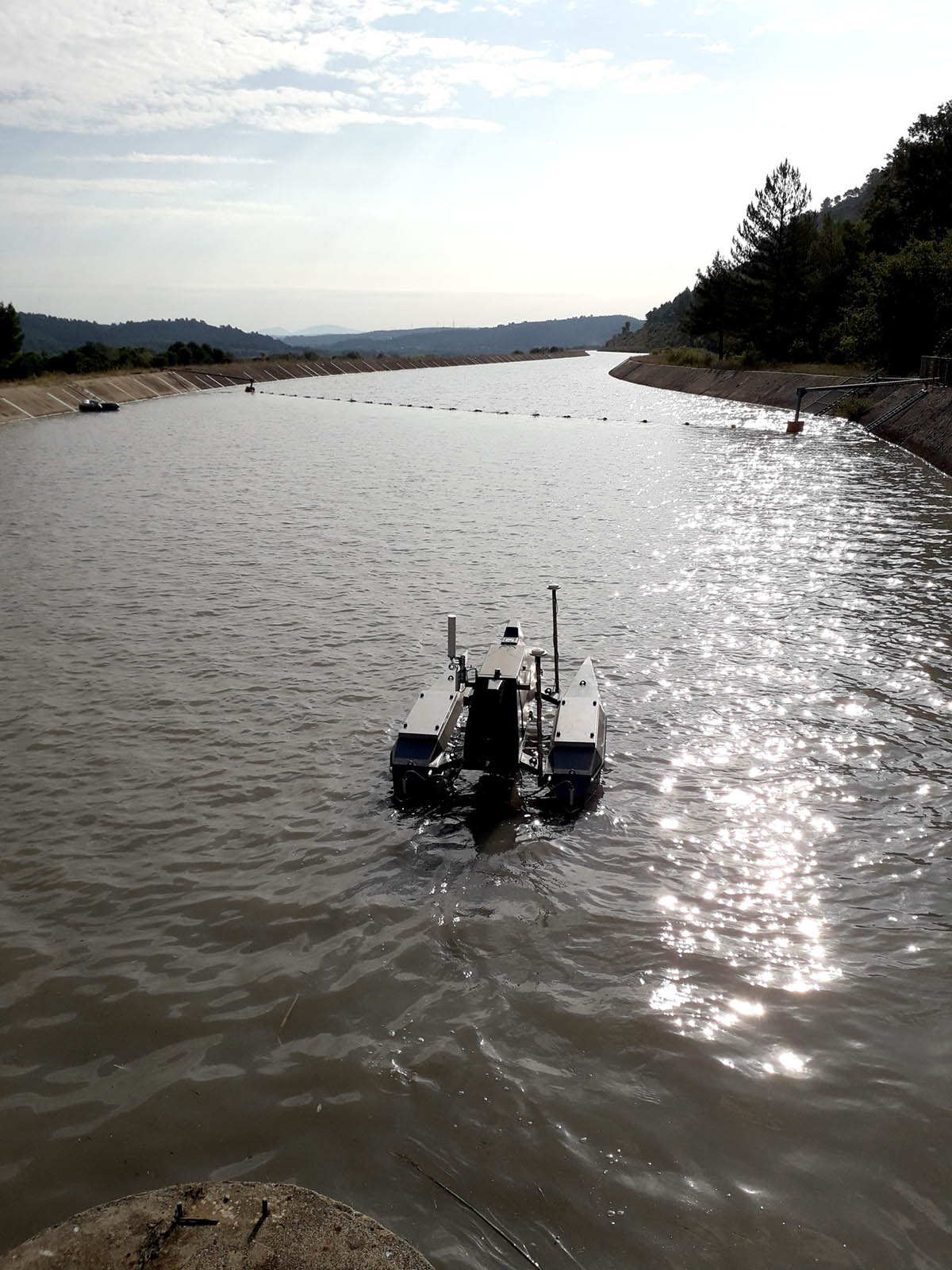

Dans le cadre de cette prestation, Subsea Tech a mis en œuvre son USV CAT-Surveyor, équipé du système de bathymétrie multifaisceaux Seabed utilisant notamment le sondeur Norbit WBMS. Le sondeur haute résolution combiné à la précision centimétrique du DGPS RTK intégré sur le CAT-Surveyor ont permis d’obtenir une estimation fine des niveaux d’envasement du canal et de déterminer la nature et la position exacte de certains obstacles représentant un risque pour les installations. Grâce à l’utilisation du drone de surface suffisamment puissant pour opérer dans le courant du canal, l’opération est réalisée en seulement 2 jours et en toute sécurité pour le personnel.

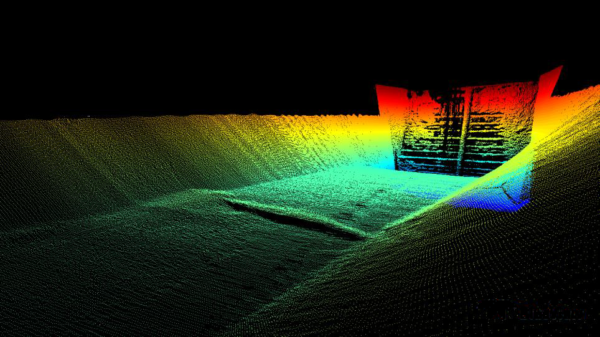

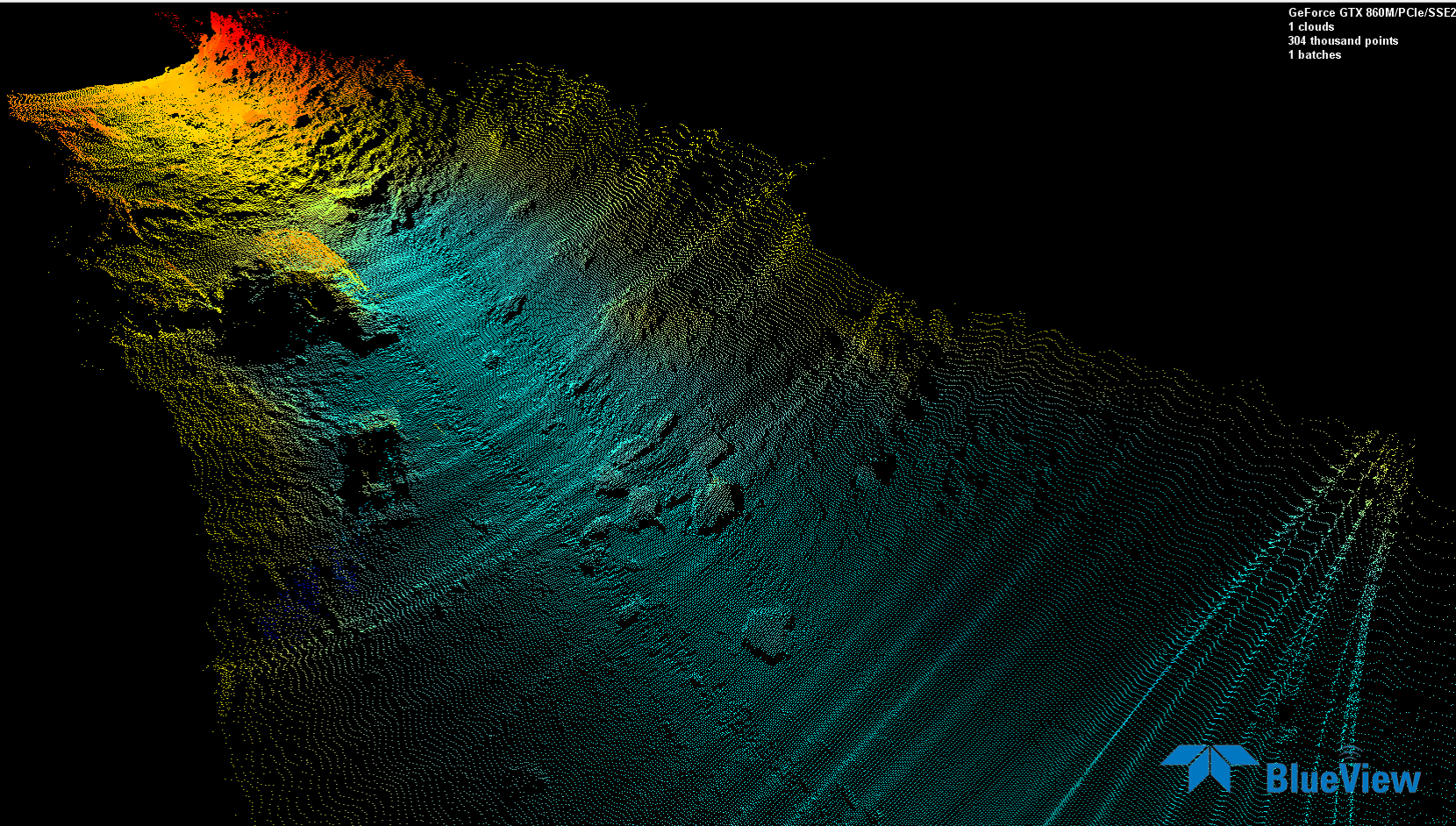

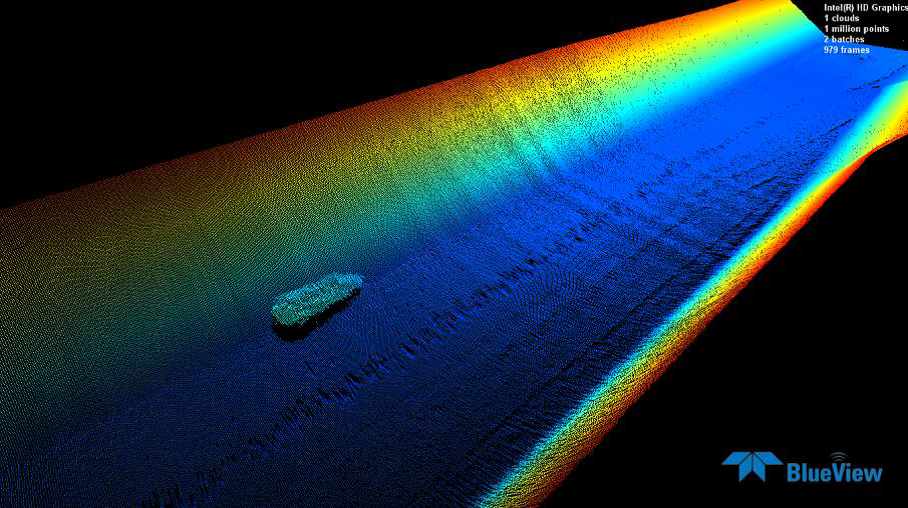

La modélisation 3D des grilles d’entrée a quant à elle été effectuée en utilisant un sonar multifaisceaux 3D Blueview 5000, déployé en différents points sur trepied depuis la surface.

Quelques autres références…

• BOSKALIS – Lubmin (Allemagne) : Levés bathymétriques mutlifaisceaux pour contrôle dragage sur chantier atterrage de câbles
• SURVEY GROUP – Albi (81) : Levés bathymétriques mutlifaisceaux et LIDAR du Tarn et de ses berges à Albi
• SNCF (Altametris) – Montdragon(84) : Bathymétrie mutlifaisceaux par drone du canal du Rhone au niveau du pont-rail de Donzère
• EDF – Cadarache (13) : Levés bathymétriques multifaisceaux du bassin d’écluse de Cadarache
• CREOCEAN – Porquerolles (83) : Bathymétrie mutlifaisceaux et survey sonar latéral dans le cadre d’un survey au large de Porquerolles
• HUBBLE AERIAL DATA – Ghisoni (2B) : Levés bathymétriques du barrage de Trevadine
• SNCF – Chalifert (77) : Levés bathymétriques multifaisceaux du pont de Chalifert

Et plus de 15 autres références auprès de donneurs d’ordres publics et privés
